線型紅外聚焦加熱器在回流焊工藝中的應用前景

日期：2024-05-17 14:16 瀏覽：1192

我們?nèi)粘Ｊ褂玫氖謾C(jī)、電腦、電子通訊器材等設備，需要將大量的電子元件焊接到印制電路板（PCB）上，使各個元件實現電氣互聯。起先，電子元件采用通孔安裝方式固定在電路板上，但是隨著經濟技術發展，電子設備不斷縮小，這就要求PCB板不斷往小型化、精細化的方向發展，期間出現了片狀電子元件（如片狀電容、片狀電感、貼裝型晶體管及二極管等），因此傳統的通孔式固定方式已無法滿足要求，而表面貼裝技術(SMT) 開始逐漸取代通孔安裝技術成為主流。

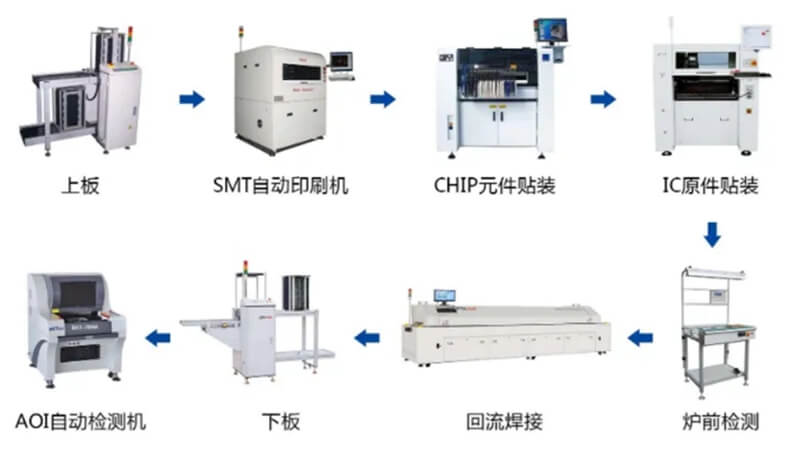

SMT是Surface Mounted Technology的首字母縮寫，中文名稱是表面組裝技術，該技術可以實現高效、高質量、大批量電子產品的生產。其中，SMT貼片是SMT（表面組裝工藝）的重要環節，工藝流程包括：鋼網印刷（材料準備及上料，錫膏印刷，錫膏檢查），元件貼片，回流焊接，檢測和返修等步驟。


在SMT貼片流程中，回流焊（Reflow soldering）是將貼片好的PCB電路板，通過高溫加熱爐，在爐內將錫膏、助焊劑等熔化，并潤濕焊盤和元件端頭、引腳，再經過冷卻最終將元件和焊盤固化（形成焊接點）的過程。具體的，回流焊的生產過程又可細分為升溫區、保溫區、焊接區、冷卻區四個過程。

回流焊生產過程中需要使用回流焊爐，根據不同的加熱技術，回流焊爐可細分為紅外（IR）回流焊爐，熱風回流焊爐、紅外（IR）+熱風回流焊爐等。其中，紅外（IR）回流焊爐主要采用紅外線作為熱源，以輻射方式加熱，在爐膛內形成均勻、可控的溫度場。

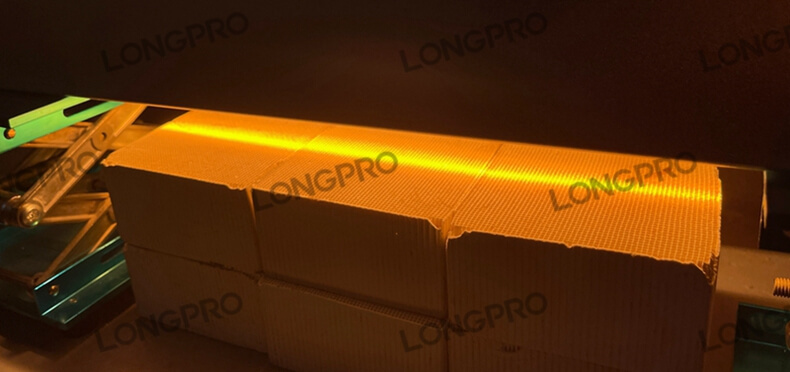

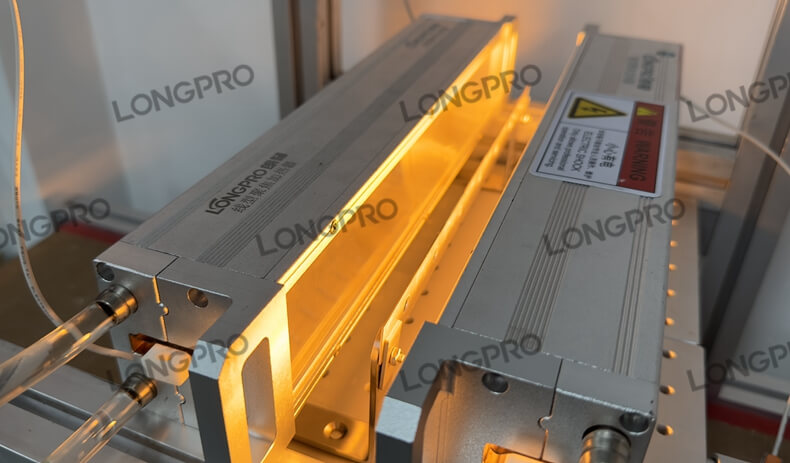

線型聚焦加熱器是一種特殊的加熱設備，用于焊接過程中需要高度精確和均勻加熱的場景，特別是在焊錫快速熔化成焊點等高要求的焊接任務中，線型聚焦加熱器展現出獨特的優勢。

1、高精度溫度控制： 回流焊需要確保焊點周圍的溫度能夠精準達到所需水平，以保證焊接的質量。線型聚焦加熱器通過調整輸出功率和加熱時間，實現對焊點周圍溫度的高度精確控制，從而提高了焊接的精度。

2、均勻加熱： 線型聚焦加熱器通過其獨特的設計，能夠在焊接區域內實現均勻的溫度分布。這確保了焊點能夠均勻融化，形成理想的焊接連接，提高了焊接質量。?

3、快速響應： 焊接過程中，需要對加熱功率進行快速調整以滿足不同情況下的需求。線型聚焦加熱器具有快速響應的特性，能夠在短時間內調整加熱功率，確保焊接過程的高效進行，提高了生產效率。

4、適應不同尺寸和形狀的元件：電子元器件的尺寸和形狀千差萬別，而線型聚焦加熱器的設計考慮到了這一點。其適用于各種尺寸和形狀的元件，包括小型、復雜的電子元器件，使其成為焊接不同類型元件的理想選擇。


因此線型聚焦加熱器在回流焊中的應用，特別是焊錫快速熔化成焊點加熱方面，為電子制造業帶來了高效、精確和可靠的解決方案。其在高精度溫度控制、均勻加熱、快速響應性等方面的優勢，使其成為電子制造領域中不可或缺的關鍵技術之一。未來，隨著技術的不斷進步和應用領域的擴展，線型聚焦加熱器有望繼續發揮更為重要的作用，為電子制造業的發展注入新的動力。
